Мачта серии ПМС
Изготавливаем мачты ПМС по серии 3.407.9–172 института «Севзапэнергосетьпроект» 1991 г.
МПО-18МПО-24МПО-29.3МПО-32.5МПО-45
Мачта серии МПО
Молниеприемник-осветитель (МПО) разработан МАСТЭНЕРГО как современная замена ПМС. Отвечает актуальным стандартам проектирования и требованиям промышленной безопасности
Доставка по России
и ближнему зарубежью
Расчет мачт для I–VII
ветровых районов
Поставка мачт со склада
и под заказ в короткий срок
Точная заводская сборка
металлоконструкций
Продукция
Прожекторные мачты и молниеприемники

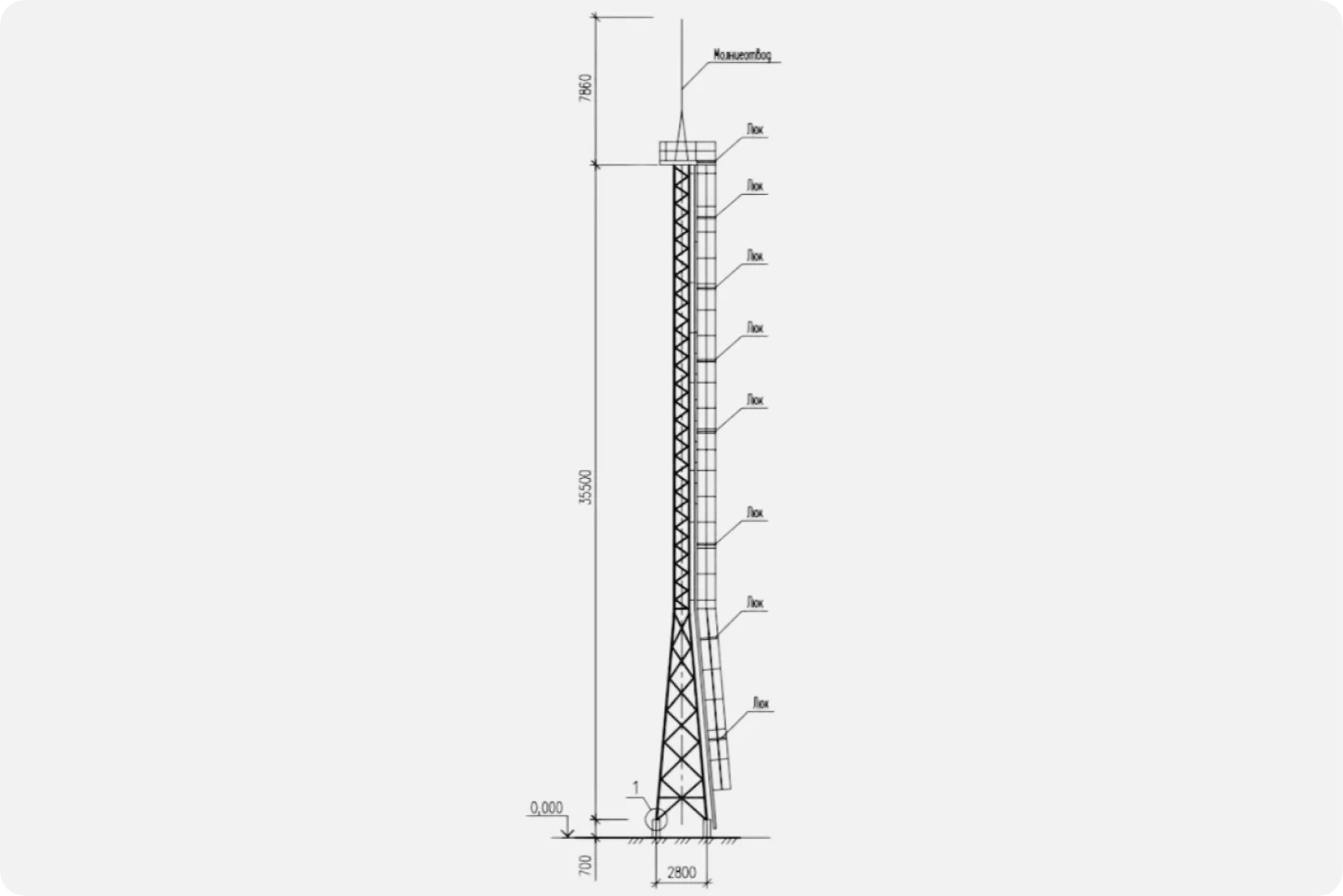

Мачта ПМС
Прожекторные мачты серии 3.407.9–172 института «Севзапэнергосетьпроект» 1991 г.
Высотная отметка уровня прожекторной площадки, м:
ПМС-24ПМС-29.3ПМС-32.5
- Габаритные размеры основания по проекту серии 3.407.9–172
- Наружная лестница
- Рабочая площадка под осветительные приборы
- Промежуточные площадки отдыха не предусмотрены
- Не отвечает повышенным требованиям безопасности нефтегазовой отрасли
- АКЗ методом горячего цинкования не предусмотрена
- Опциональность под требования клиента не предусмотрена
- Монтажная сварка
Мачта МПО
Выбор клиентовМолниеприемник-осветитель (МПО) — современная прожекторная мачта, разработанная МАСТЭНЕРГО как замена ПМС. Отвечает актуальным стандартам проектирования и требованиям промышленной безопасности
Высотная отметка уровня прожекторной площадки, м:
МПО-18МПО-24МПО-29.3МПО-32.5МПО-45
- Габаритные размеры основания по проекту серии 3.407.9–172
- Лестница интегрирована в ствол мачты
- Рабочая площадка под осветительные приборы
- Промежуточные площадки отдыха каждые 6 м
- Соответствие повышенным требованиям безопасности нефтегазовой отрасли
- АКЗ методом горячего цинкования
- Гибкая настройка опций и комплектации под задачи клиента
- Заводская готовность. Без сварки на монтаже
Конструктив
Сравнение конструктивных решений
Мачты ПМС не учитывают изменения в нормативах проектирования, современные технологии металлообработки и развитие светодиодных технологий. Серия ПМС 3.407.9–172 утверждена более 35 лет назад МИНЭНЕРГО СССР. Серия МПО разработана МАСТЭНЕРГО взамен серии ПМС в связи с изменением номенклатуры светильников и актуализацией нормативных документов. Для современных промышленных объектов МПО можно рассматривать как современную прожекторную мачту с расчетом по актуальным нормам
01
Лестница для подъема персонала и кабельная лестница
Элементы прожекторной мачты, определяющие безопасность эксплуатации, удобство монтажа и обслуживания

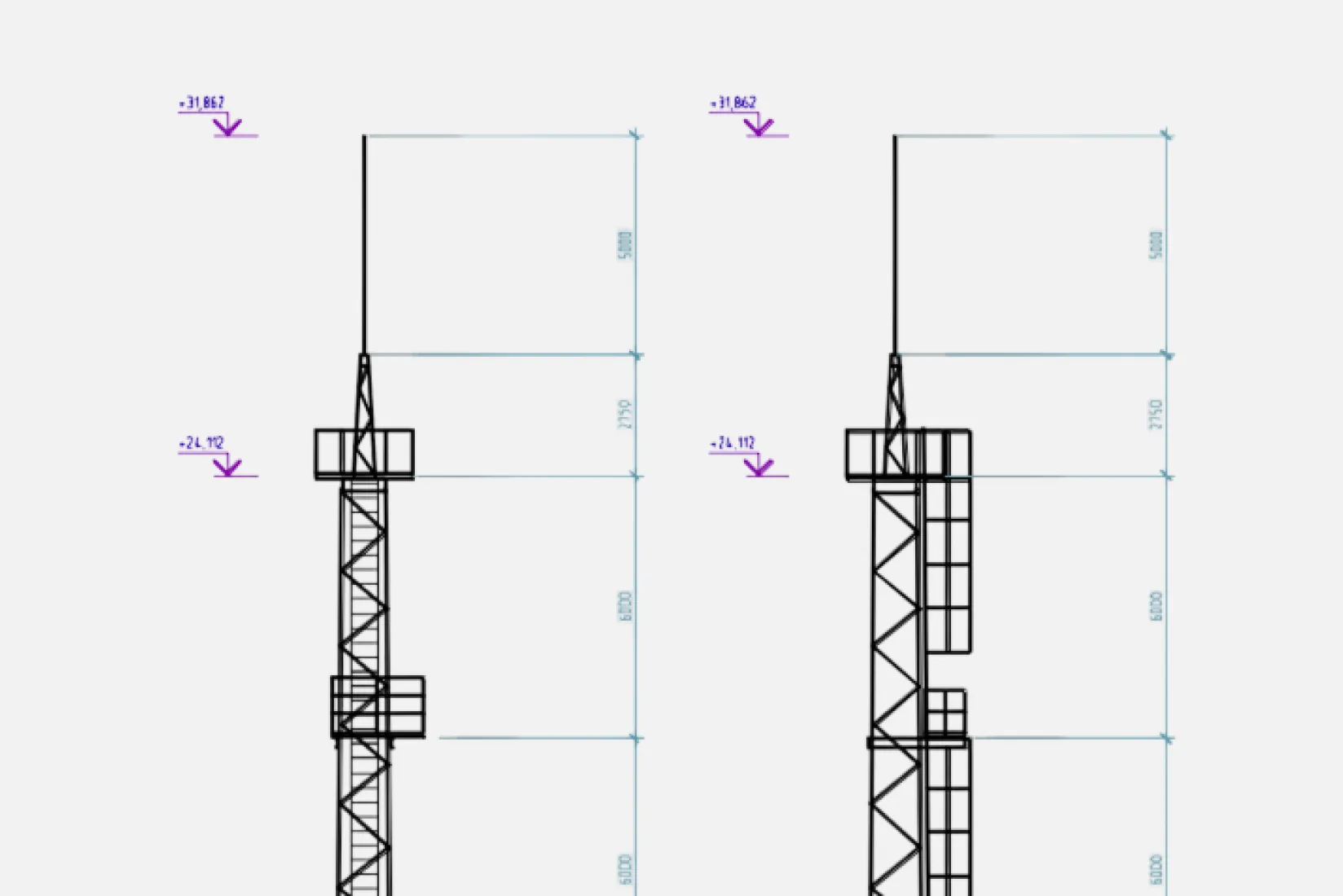

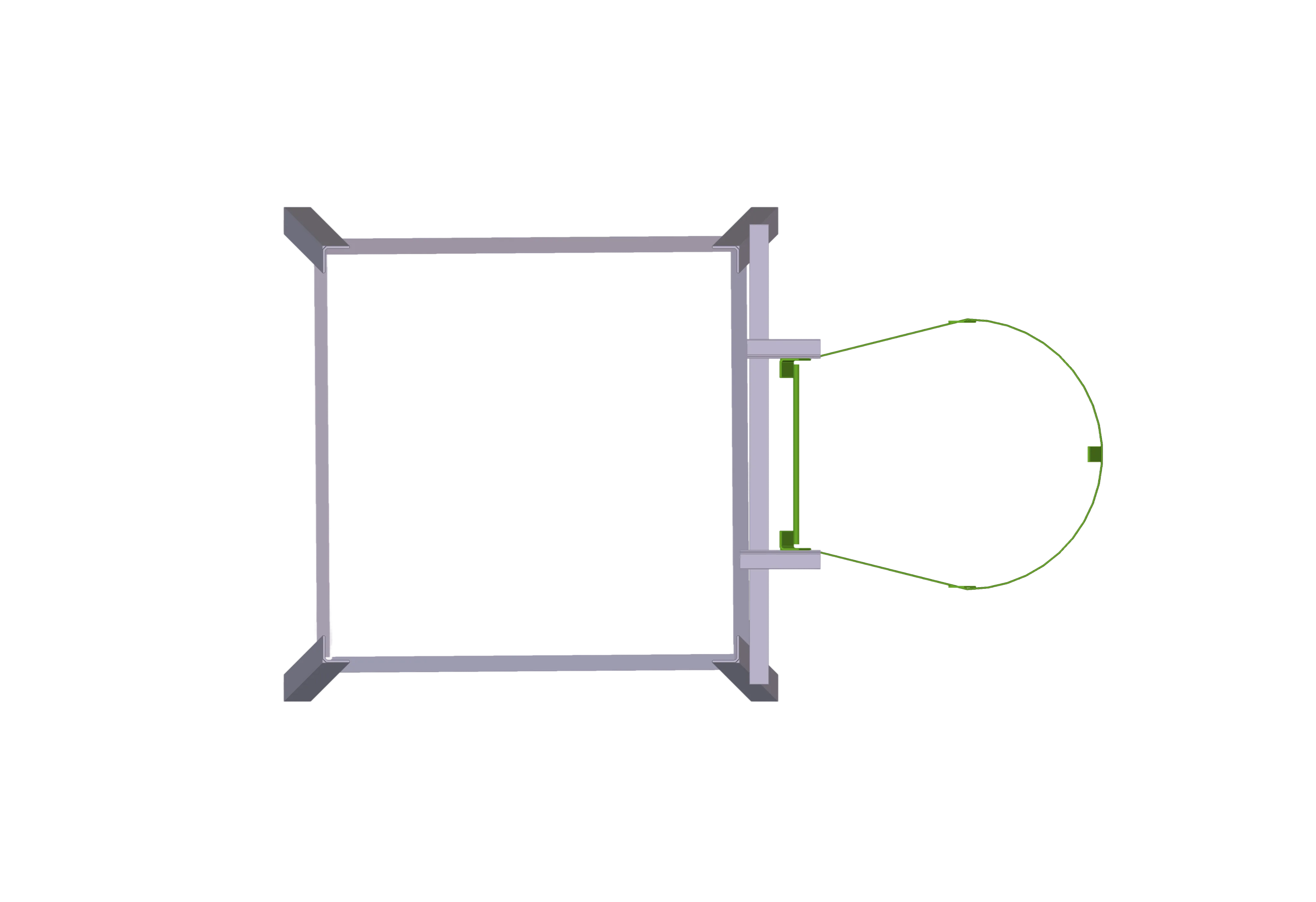

ПМС. На внешней стороне ствола мачты без промежуточных площадок отдыха. Прокладка силового кабеля по поясу вне зоны досягаемости для персонала

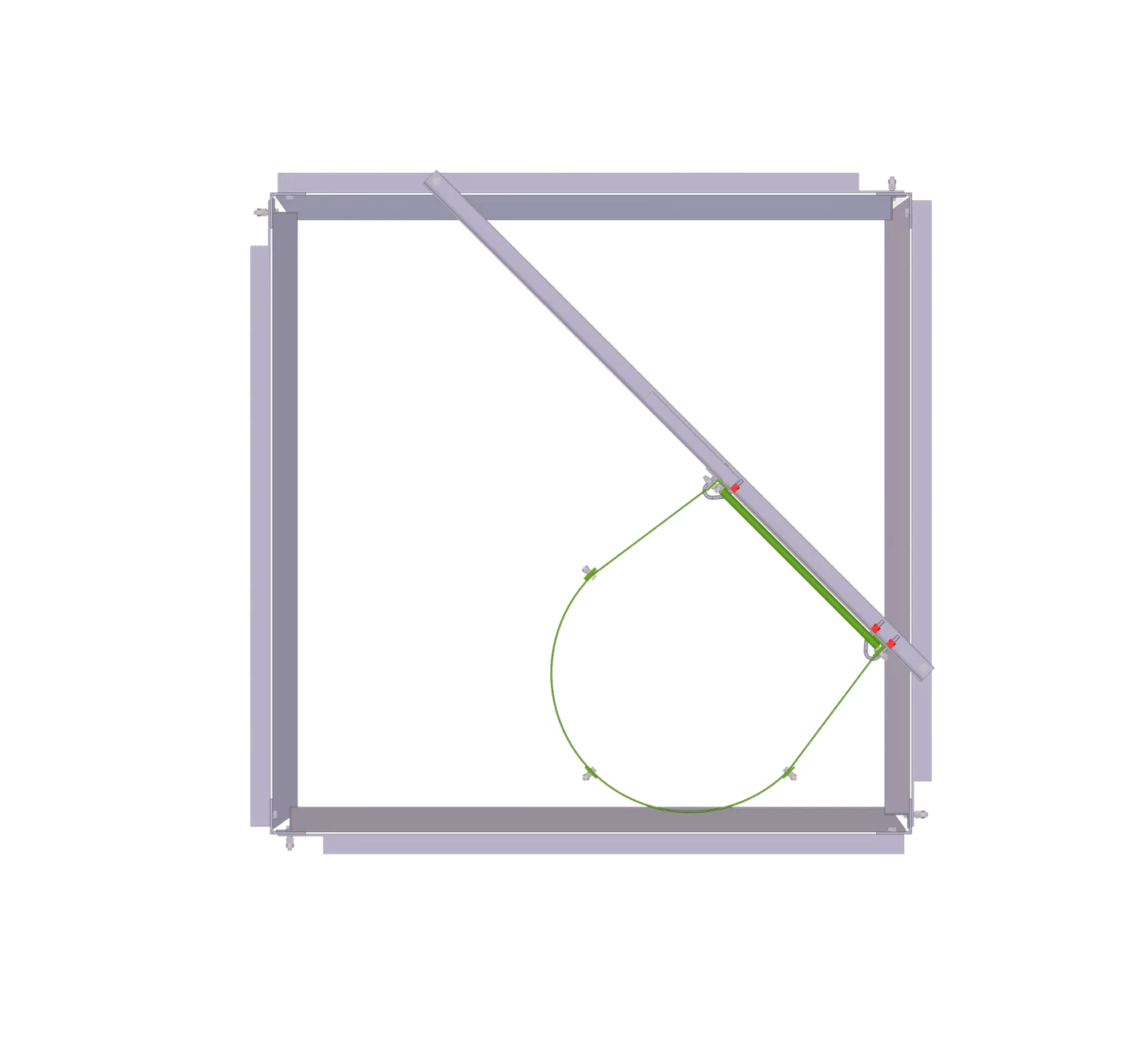

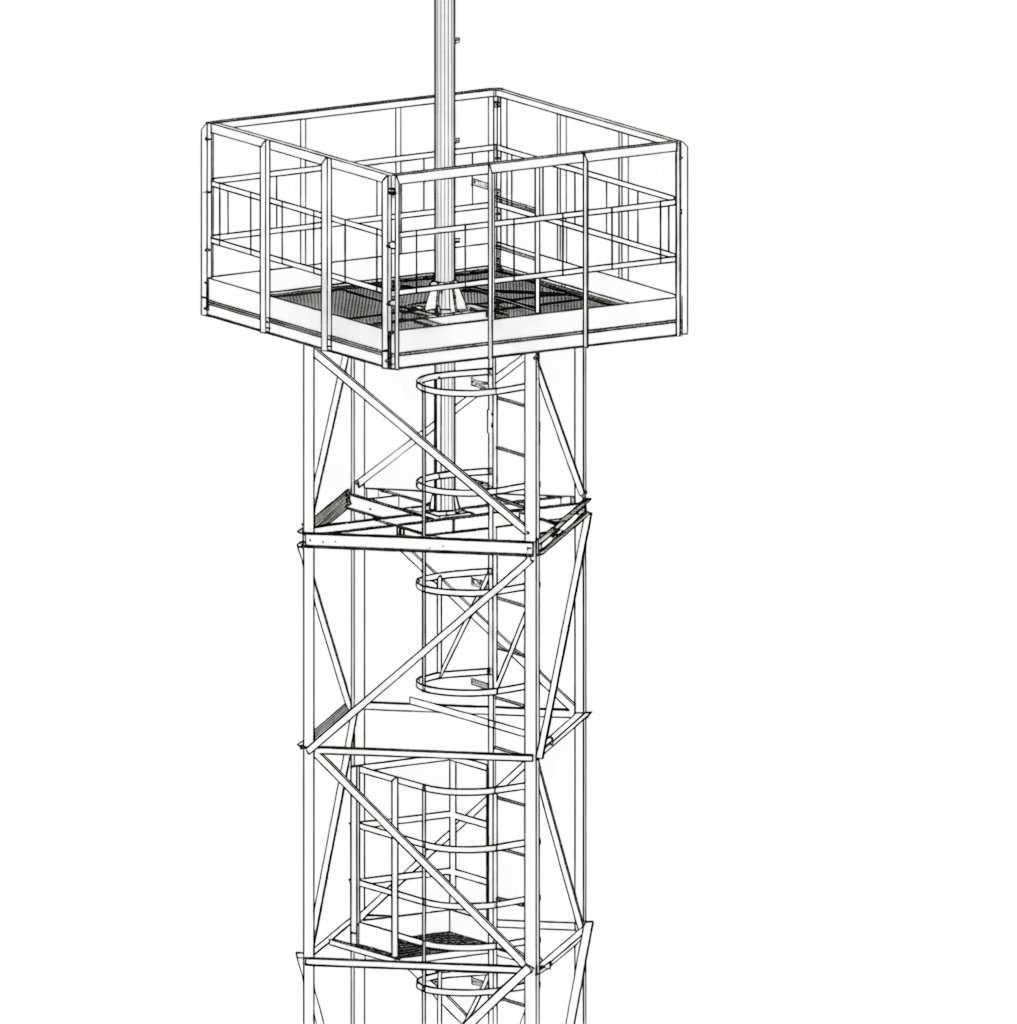

МПО. Интегрирована в ствол мачты. Перенос лестницы внутрь ствола позволил добавить промежуточные площадки отдыха. Кабель проходит вдоль лестницы, прямой доступ к кабелю персоналом при монтаже и обслуживании
02
Площадка для размещения осветительного оборудования
Площадка для размещения осветительного оборудования. Главный эксплуатационный элемент прожекторной мачты. Размещение светильников в совокупности с их характеристиками определяет эффективность решения задачи освещения и удобство эксплуатации

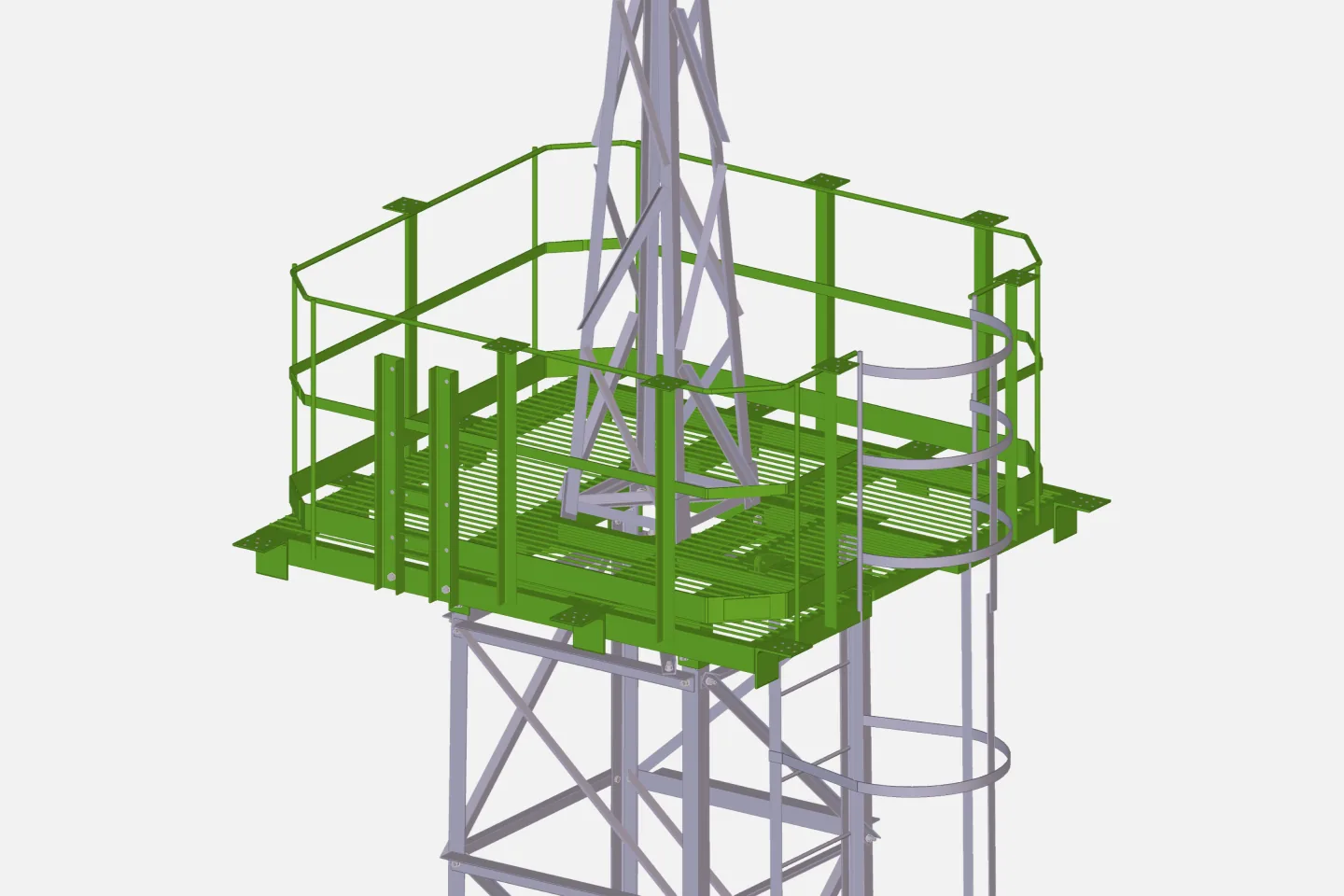

ПМС. Лестница вынесена наружу, выход через разрыв ограждения, из-за чего площадка для размещения осветительного оборудования ограничена. Места установки прожекторов фиксированы и определяются расположением приваренных к ограждению кронштейнов. Кронштейны предназначены для крепления громоздких прожекторов устаревшего типа, производство которых в настоящий момент прекращено

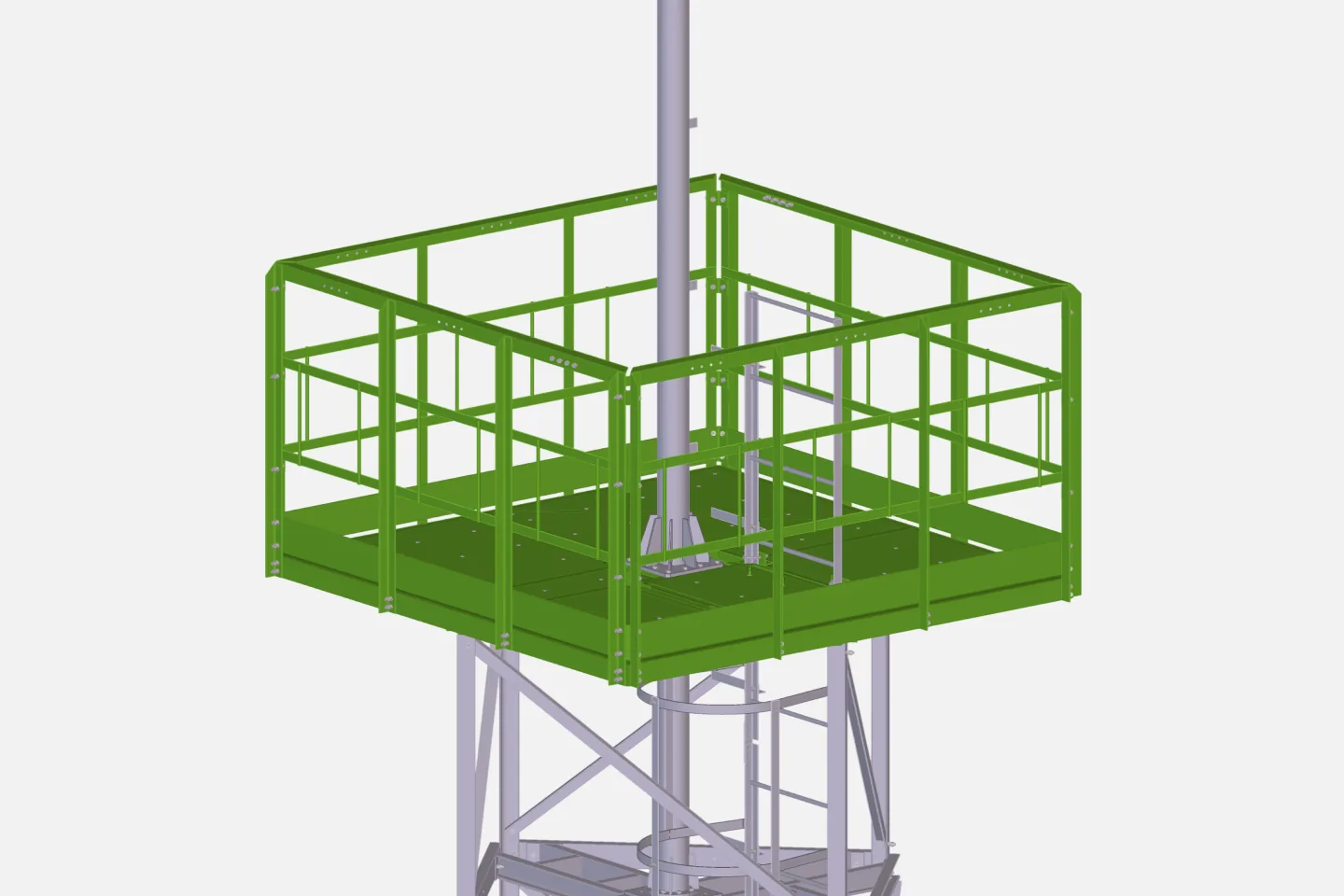

МПО. Лестница с площадками отдыха интегрирована в ствол, а выход на прожекторную площадку расположен внутри ее периметра. Это позволяет использовать площадку без ограничений. Прожекторы крепятся к ограждению, а место крепления их кронштейнов выбирается гибко
03
Расчет несущей способности мачты

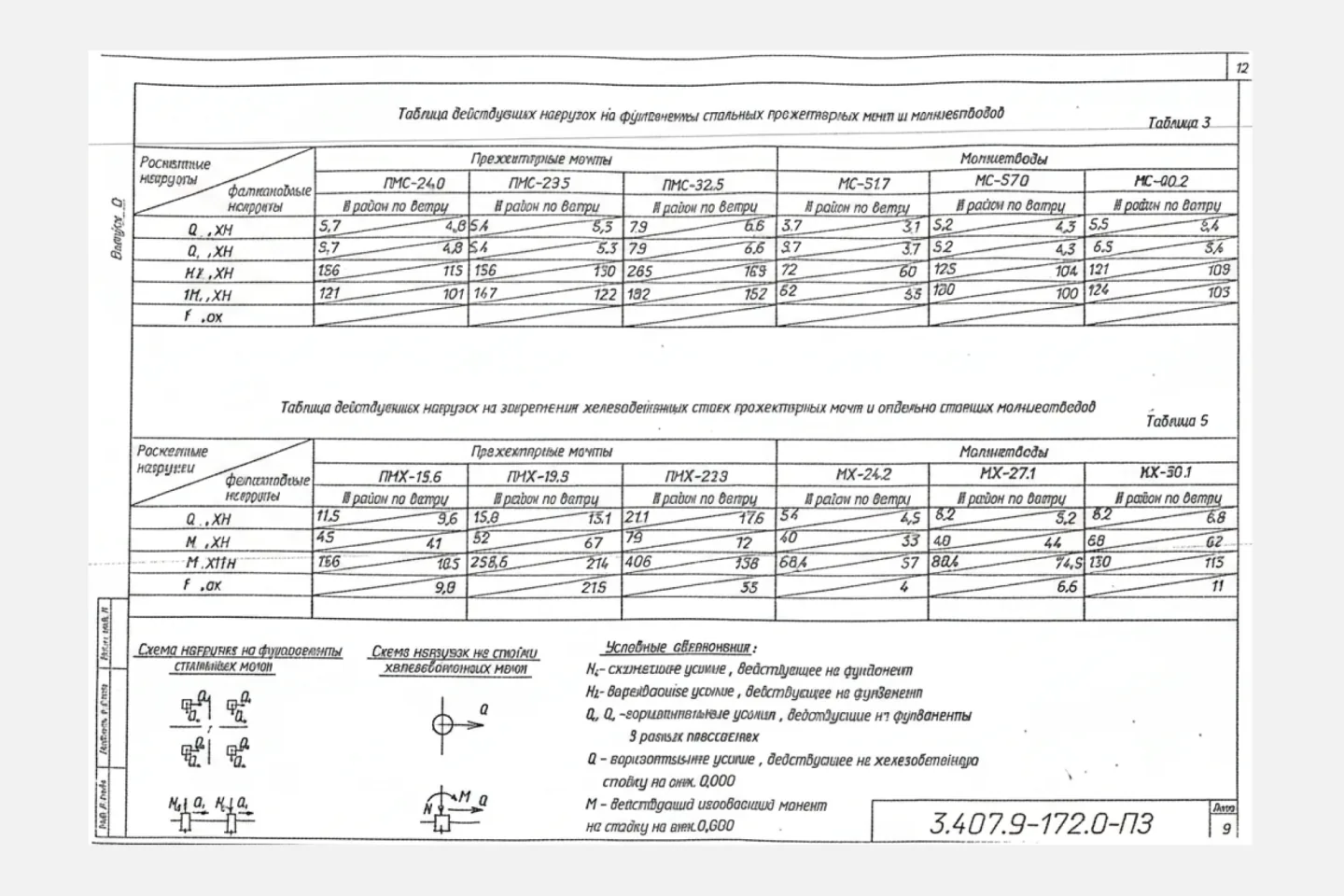

ПМС — типовая серия 1991 года, разработанная для объектов энергетики по требованиям ПУЭ. Для современных промышленных объектов расчет мачты выполняют по строительным СП: подходы к определению ветровых нагрузок различаются, поэтому МПО спроектирована с учетом актуальной нормативной базы и условий конкретного объекта.
ПМС. Серия разработана для предприятий энергетики отраслевым проектным институтом в 1991 г. В проектировании разработчик руководствовался ПУЭ. ПУЭ нет в перечне стандартов, обязательных к применению для обеспечения соблюдения требований регламента «О безопасности зданий и сооружений». Серия не соответствует действующим нормативам. Разработчик проекта — Институт «Севзапэнергосетьпроект» ликвидирован. Эксплуатационные риски несет заказчик

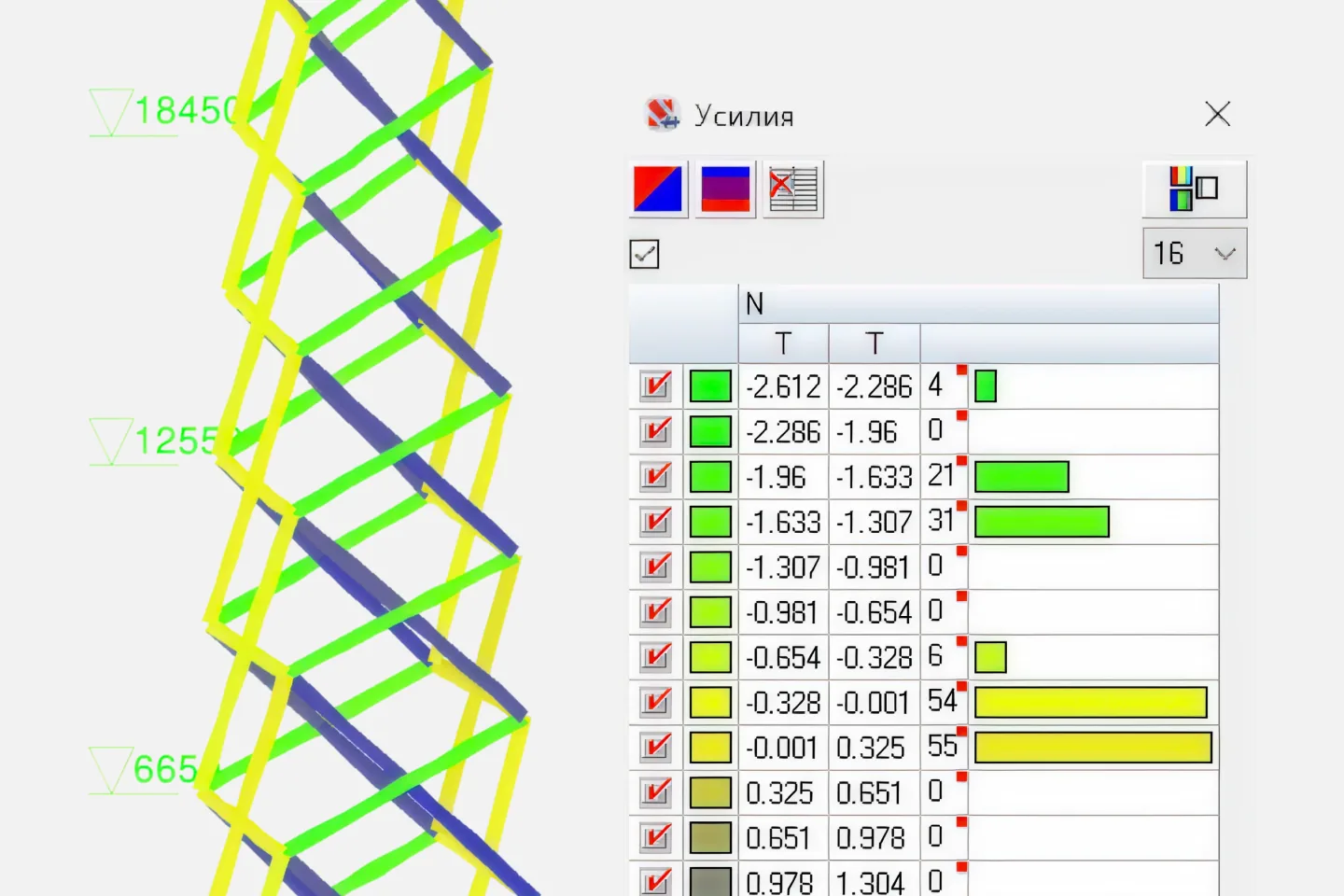

МПО. Серия разработана как современный аналог мачты ПМС, учитывает актуальную нормативную базу и требования к безопасности. Расчеты сделаны в верифицированном специализированном программном комплексе. Разработчик серии ООО «МАСТЭНЕРГО» состоит в СРО проектировщиков и несет полную ответственность за свои проектные решения. Заказчики успешно проходят экспертизу в «Главгосэкспертизе России» с проектами мачт МПО
04
Монтаж прожекторной мачты
Технологичность и надежность

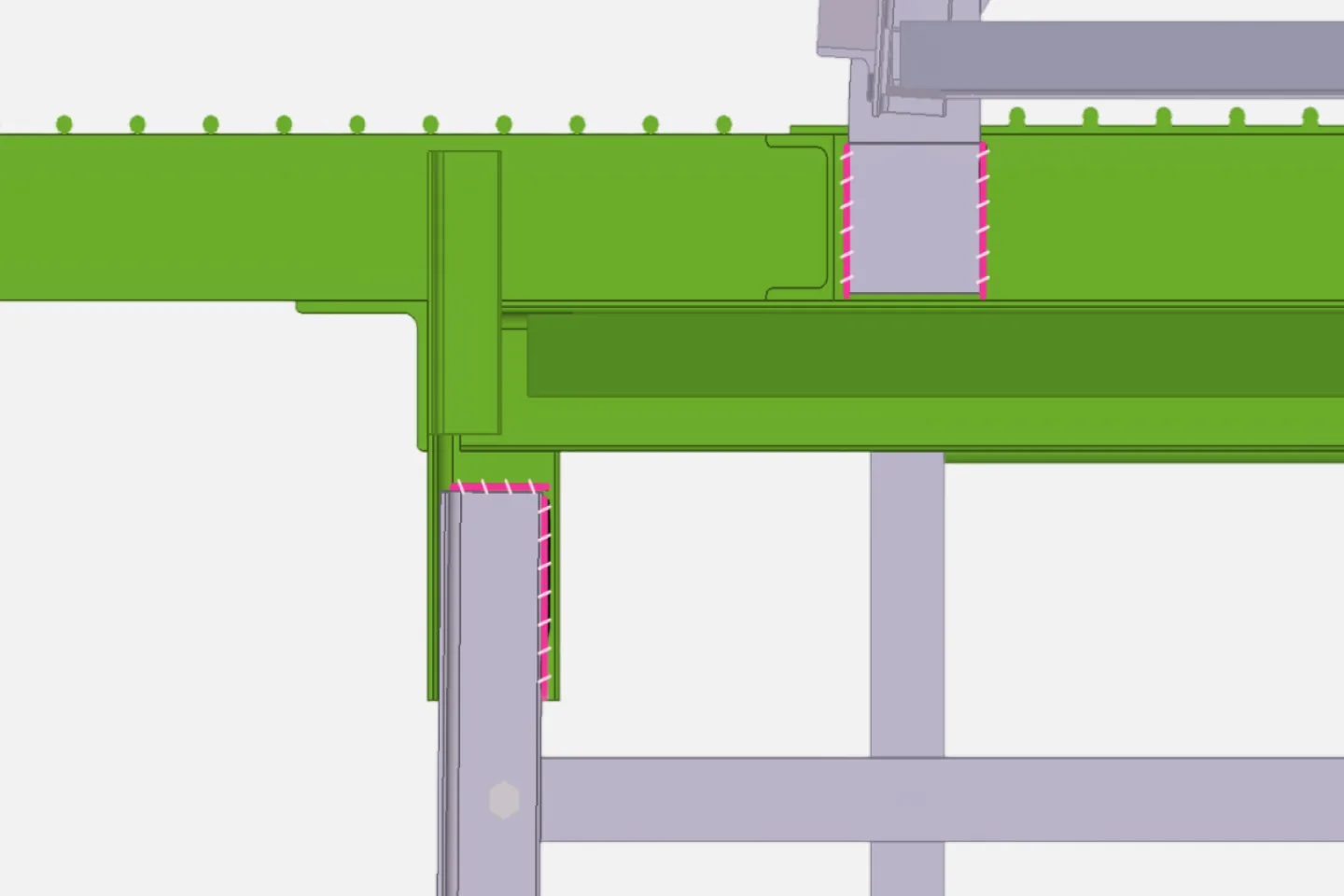

ПМС. В конструктивное решение заложено применение монтажной сварки. При монтаже покрытие в зоне сварки зачищается и восстанавливается после окончания сварочных работ. Применение горячего цинкования не предусмотрено. Сварочные работы при монтаже требуют: дополнительного оборудования, монтажников-сварщиков, мероприятий по организации сварочных работ, контроля качества сварных швов

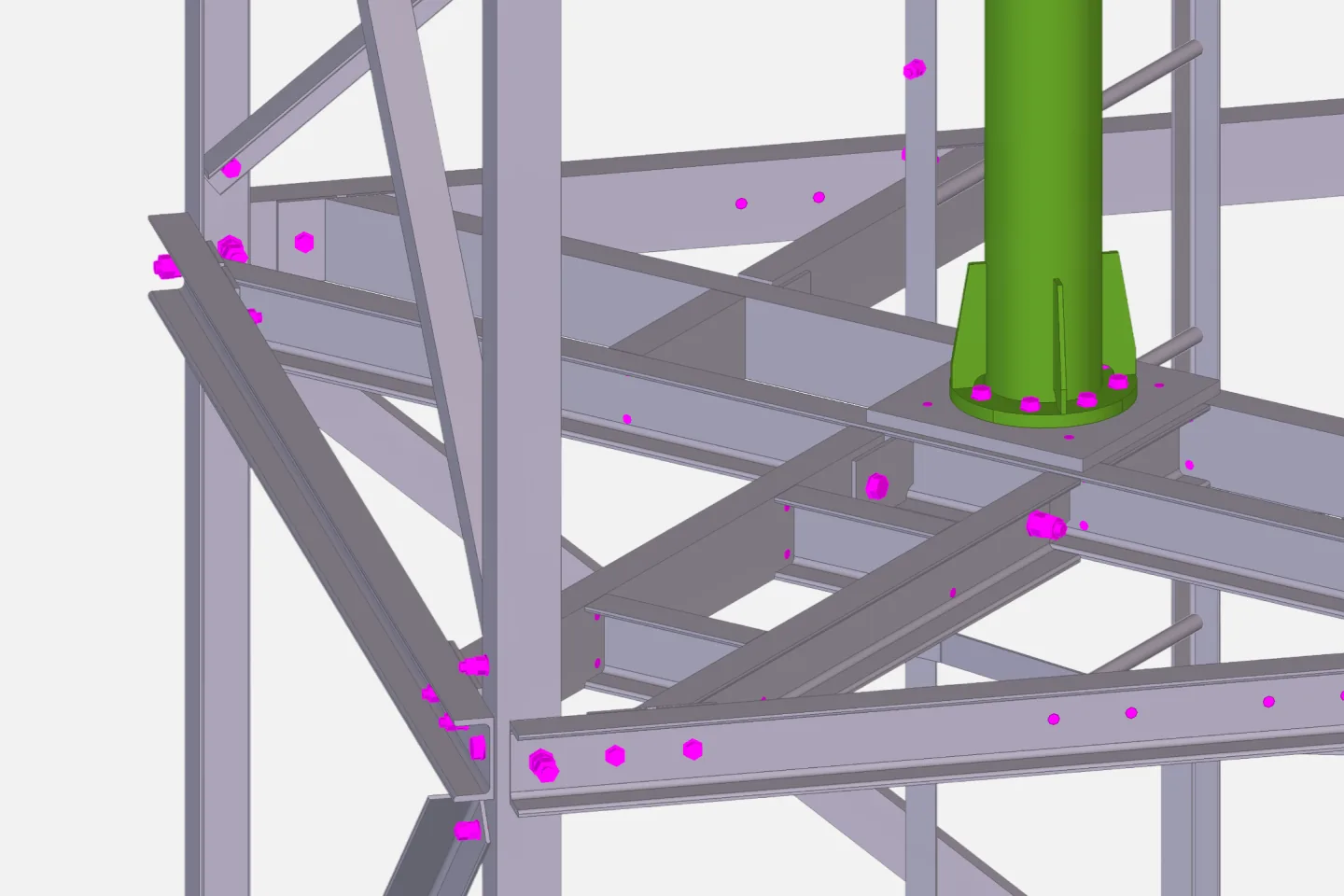

МПО. Узлы конструкции собираются на болтах, монтажная сварка не используется. Мачта легко демонтируется и монтируется на новом месте без потери качества и необходимости ремонта. Позволяет применять антикоррозионную защиту методом горячего цинкования
Рекомендация
Почему выбирают прожекторные мачты МПО
Размеры основания мачтыМПО совместимы с ПМС
Прожекторные мачты МПО можно установить на фундаменты, спроектированные для ПМС, что упрощает замену старых решений на современную серию
Быстрее и прощев монтаже
Сварка выполняется на заводе, а не на высоте, это упрощает контроль качества сварных швов и снижает стоимость монтажа
Оптимизированнаяпод LED-освещение
В расчете нагрузок учтены весогабаритные характеристики современных светодиодных светильников. Гибкий выбор мест крепления прожекторов на площадке
Гибкая конфигурацияпод конкретную задачу
Конструкция МПО вариативна: заказчик выбирает требуемые опции под свою задачу
Эти компании уже сделали выбор в пользу МПО:
Появились вопросы?
Расскажем о нашей продукции подробнее
Наши контакты:
Прожекторная мачта МПО
Основные преимущества мачты МПО
Серия МПО — современный аналог ПМС, обладает множеством потребительских и экономических преимуществ. Высоты и размеры основания МПО и ПМС совпадают
Опции:
- Без молниеприемника: функция опоры освещения
- Без прожекторной площадки: функция молниезащиты
- Горячее цинкование
- Лакокрасочное покрытие (ЛКП)
- Комбинированное:
- Ствол — ЛКП
- Вспомогательные конструкции — горячее цинкование
Заводская готовность всех узлов мачты. Технологичный монтаж без сварки
- На ограждении прожекторной площадки в требуемом месте до 4 осветительных приборов на грань площадки
- Дополнительный 2-й ярус на уровне площадки
- Суммарно до 32 осветительных приборов на мачту
Выход обслуживающего персонала с лестницы непосредственно на прожекторную площадку, внутри периметра ограждения
Для крепления площадок отдыха используются существующие узлы ствола мачты. При наружном размещении лестницы требуется дополнительная система крепления площадок. Дополнительные элементы увеличивают вес и, как следствие, нагрузки на фундаменты. Сооружение в исполнении с наружной лестницей и площадками отдыха обойдется заказчику существенно дороже
Безопасность
Соответствует повышенным требованиям безопасности нефтяной и газовой отраслей

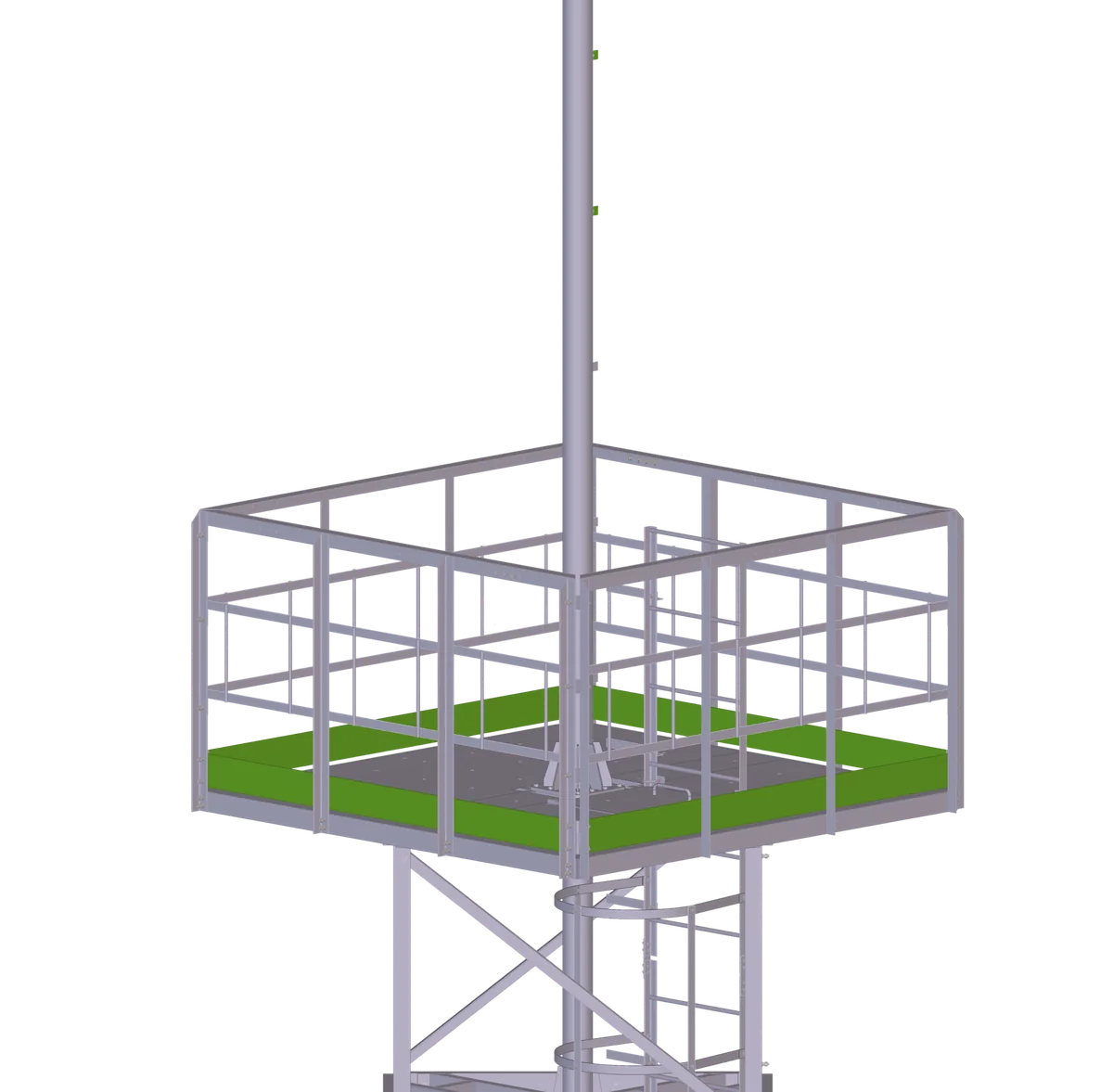

Защитное ограждение высотой не менее чем 1250 мм на рабочей площадке обслуживания

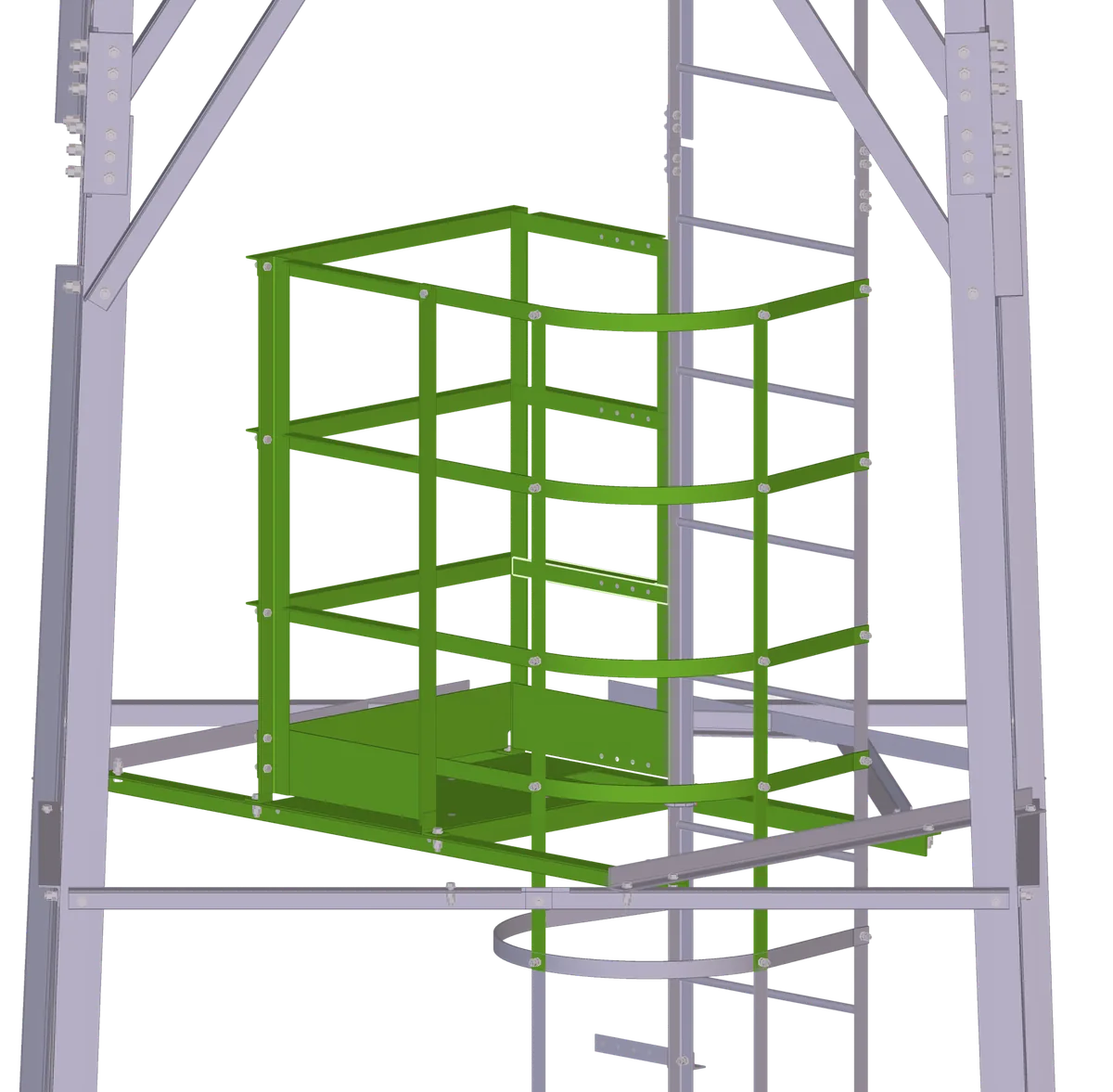

Промежуточные площадки отдыха не более чем через 6 м при подъеме персонала на рабочую площадку обслуживания
Отбойная полоса на площадках высотой не менее 150 мм
Опции
Вариативность комплектации и исполнения
Антикоррозионная защита (АКЗ)
- Горячее цинкование
- Лакокрасочное покрытие (ЛКП)
- Комбинированное:
- Ствол — ЛКП
- Вспомогательные конструкции — горячее цинкование
Приборы освещения
- Прожекторы мощностью и в количестве для обеспечения требуемого светового потока и уровня освещенности на земле со шкафом управления или без него
- Без прожекторов и элементов управления электрооборудованием
Цветовые решения
- Корпоративные цвета заказчика (ЛКП)
- Чередующиеся красно-белые полосы (дневная маркировка)
- Серый (горячее цинкование)
Функциональное назначение
- С молниеприемником и прожекторной площадкой
- С молниеприемником без прожекторной площадки (только функция молниезащиты)
- С прожекторной площадкой без молниеприемника (только функция освещения)
Вопросы и ответы
Частые вопросы о прожекторных мачтах ПМС и МПО
Коротко о выборе мачты, замене ПМС и данных, необходимых для расчета
Серия ПМС 3.407.9-172 была разработана в 1991 году для задач энергетики. С тех пор изменились требования к проектированию, безопасности эксплуатации и комплектации промышленных объектов. МПО разработана как современная альтернатива ПМС с учетом этих задач.
Остались вопросы?
Расскажем о нашей продукции подробнее
Наши контакты:
Как не надо делать
Примеры недопустимых модификаций ПМС
Любые модификации ПМС по серии 3.407.9–172 под современные требования безопасности фактически создают новое несерийное изделие. Они требуют полного комплекта конструкторской документации и перерасчета несущей способности и нагрузок на фундаменты. Изменения без такой документации нарушают СП 16.13330.2017, поэтому эксплуатация недопустима
Добавление выносных площадок отдыха

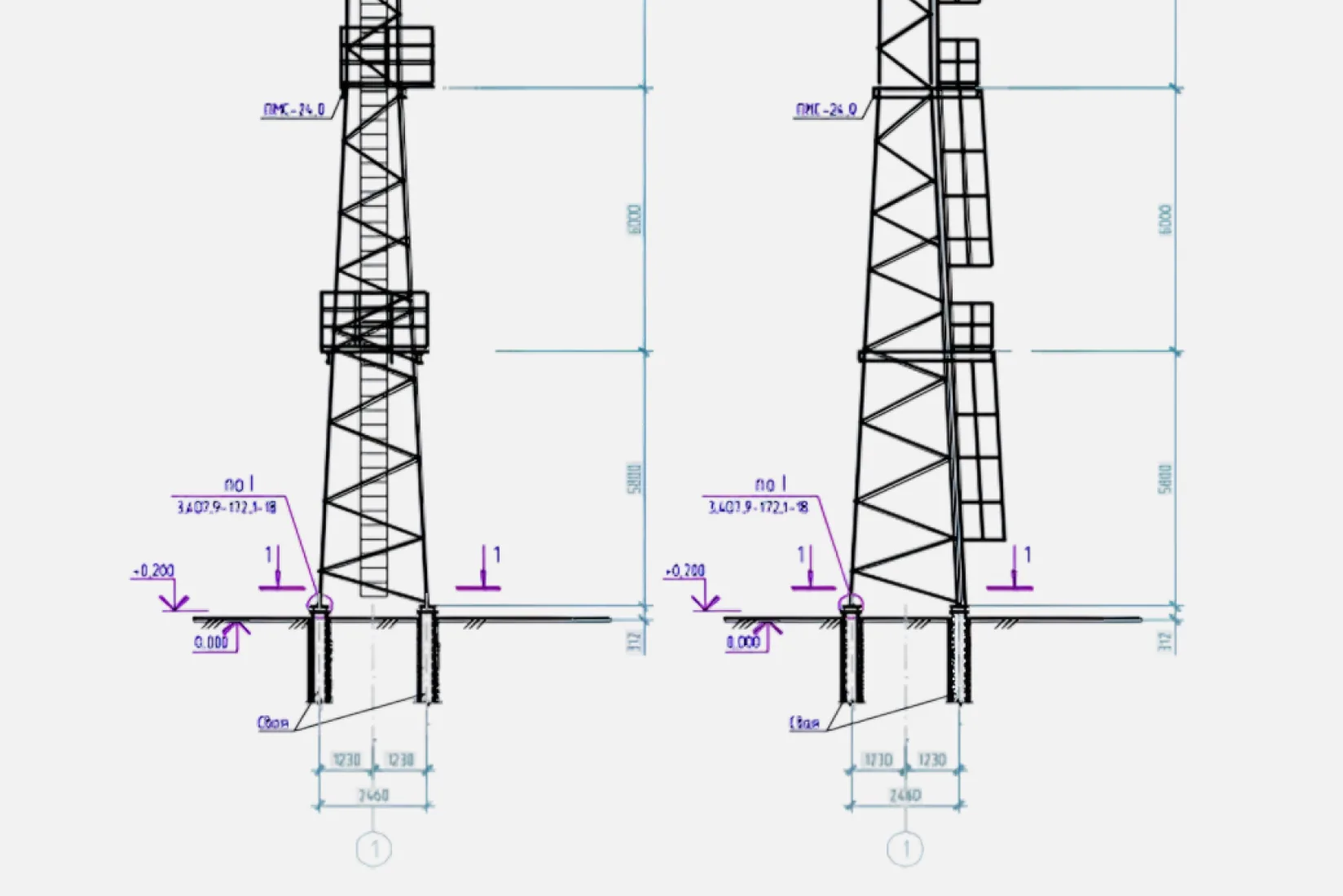

Такая модификация требует громоздкой подсистемы крепления: рам, подкосов и дополнительных узлов. Это увеличивает ветровую нагрузку и массу мачты, не соответствует типовому проекту ПМС-24 серии 3.407.9–172, исключает применение универсальных фундаментов и требует разработки нового проекта с расчетами
Изменение высоты, базы и добавление площадок
В модификации ПМС-32.5 высота увеличена до 35.5 м, база уменьшена с 3340 до 2800 мм, а также добавлены выносные площадки. Такая конструкция не соответствует типовой серии 3.407.9–172, не позволяет применять универсальные фундаменты и требует разработки нового проекта с расчетами
Использование ПМС как опоры связи
В проект ПМС-24 добавлены оборудование связи и отдельный кабель-рост, но за основу оставлен типовой конструктив с узкой базой, наружной лестницей и выносными площадками. Антенное оборудование увеличивает ветровую нагрузку, поэтому такую мачту нельзя выполнять по серии 3.407.9–172. Требуется проектирование индивидуальной опоры связи с расчетом ствола, основания и фундаментов
